標準4RU金屬金機架，十六個業務插槽，任一插槽適配全部功能模塊，支持熱插拔。內置雙電源熱備份，提供符合SNMP協議的網管軟件，實現遠程管理和自動監控功能。
WOS4000光平臺是萬隆光電基于20年專業從事CATV傳輸設備研發、制造、銷售經驗，而推出的全新第3代產品。在HFC網絡光數據傳輸方案上提供強大的功能和靈活的配置。標準4RU金屬金機架，高密度的包含了十六個業務插槽，任一插槽適配全部功能模塊，支持熱插拔。內置雙電源熱備份、高效率風扇冷卻設計加上合適的功能模塊冗余備份即可實現電信級可靠性。CMM總線管理單元提供友好的人機交互界面，LCD實時顯示各模塊運行狀態，參數設置簡單明了。提供符合SNMP協議的網管軟件，實現遠程管理和自動監控功能。
● 16槽插拔式金屬機框1套。總高度4U。
● 高密度插槽，節省大量機房空間。
● 支持熱插拔，即插即用。
● 先進的散熱設計提供極佳的熱穩定性。
● 雙電源熱備份，多種供電方式可選。
● 前面板LED狀態指示。
● 全電調設計，無須任何配件。
● 功能強大的網管軟件。
● 電源模塊2個。AC220V或DC48V可選。
● CMM總線管理單元1個。帶LCD顯示屏和操作按鍵。
● 網絡應答器1個。帶1個RS232接口和1個LAN接口。
● 可現場更換的風扇7個。
|
項目 |
規格 |
|

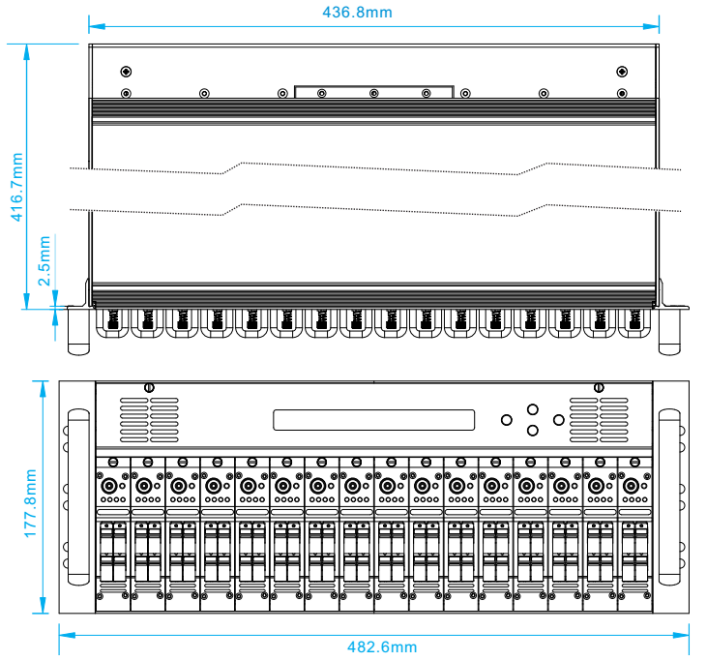

尺寸 |
483 x 417 x 178mm，寬（包含兩邊拉手耳朵）x深x高（4U高度） |
|
重量 |
12kg（包含機框、兩個電源模塊、CMM管理單元） |
|
AC220V輸入電壓 |
AC100V～AC260V 50Hz±10% |
|
DC48V輸入電壓 |
DC 40V - 60V |
|
+24V輸出 |
14A ，340W，紋波：＜100mV Vpp |
|
-5V輸出 |
5A ，25W，紋波：＜50mV Vpp |
|
轉換效率 |
＞85% |
|
功率因數 |
大于0.9 |
|
工作環境溫度 |
-25℃～55℃ |
|
儲存環境溫度 |
-30℃～70℃ |
|
工作環境濕度 |
95%max，不結露 |
|
工作大氣壓力 |
66kPa～106kPa |
|
靜電 |
8KV |
|
浪涌(1.2/50uS) |
4KV(峰值) 外接壓敏電阻 。做浪涌實驗時，電源不能過壓保護(給定壓敏電阻交流和直流壓敏電壓值) |
|
耐沖擊電壓能力 （AC220V） |
輸入對輸出6kV沖擊正負各10次 |
|
保護措施 |
輸入過壓、過流保護, 輸出過載、短路保護 |
