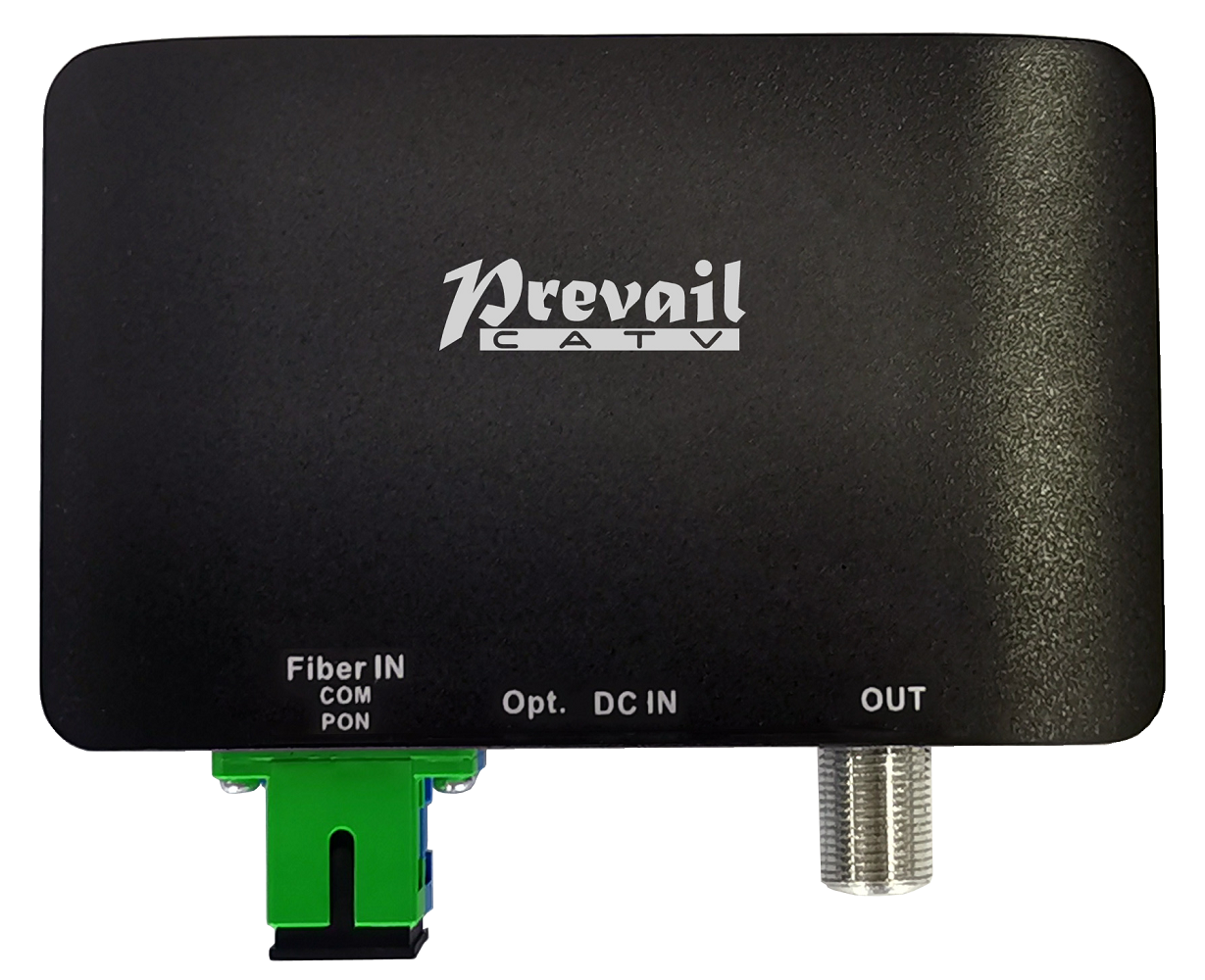

1.2GHz，接收光功率可低至-18dBm，光AGC范圍 -15～-5 dBm，內置CWDM，可選配常規G/E PON或10G/E PON版本，+5V或+12V電源適配器。
* 頻率范圍45MHz ~1.2GHz。
* 接收光功率可低至-18dBm。
* 光AGC范圍 -15～-5 dBm。
* 三色LED光功率指示燈。
* 低噪聲砷化鎵MMIC放大芯片。
* 超低功耗，僅2W。

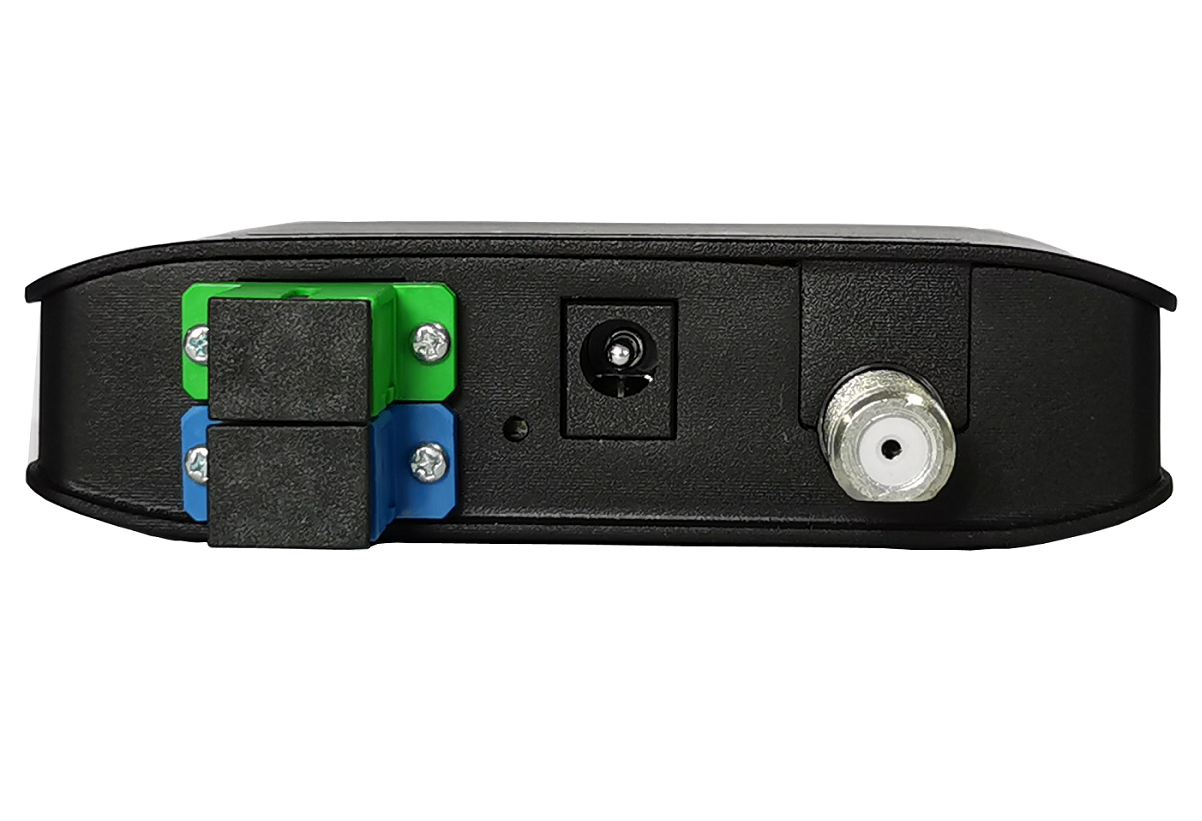

* 可選配SC/LC - APC/UPC 接口。
* 內置CWDM，可選配常規G/E PON或10G/E PON版本。
* 可配選+5V或+12V電源適配器。
光學參數
|
項目 |
G/E PON |
10 G/E PON |
|
工作波長 |
1260-1650 nm |
1260-1650 nm |
|
CATV波長 |
1540-1560 nm |
1540-1560 nm |
|
PON波長 |
1310,1490 nm |
1270,1310,1490,1577nm |
|
插入損耗 IL |
＜0.7dB |
＜0.7dB |
|
隔離度Com-Pass |
＞35dB @1490 |
＞35dB @1490,1577 |
|
隔離度Ref-Pass |
＞35dB @1310 |
＞35dB @1270,1310 |
|
反射RL |
＞45dB |
＞45dB |
|
響應度mA/mW |
＞0.85 |
＞0.85 |
|
連接器 |
SC/APC, SC/UPC, LC/APC, LC/UPC |
|
射頻參數
|
|
參數 |
單位 |
規格 |
備注 |
|
|
RF |
輸入光功率 |
dBm |
-18 ～0 |
|
|
|
AGC范圍 |
dBm |
-15 ～ -5 |
|
||
|
等效噪聲電流 |
|
≤5 pA/rt(Hz) |
|
||
|
頻率范圍 |
MHZ |
45 ～1218 |
|
||
|
平坦度 |
dB |
±0.75: 45 ～1003 ±1: 1003 ～1218 |
Pin： -13dBm |
||
|
反射 |
dB |
≥14 |
Pin： -13dBm |
||
|
輸出電平 |
dBuV |
≥80 |
3.5% OMI / CH， AGC范圍內 |
||
|
C/N |
dB |
≥ 44 |
-9dBm接收，59CH PAL-D， 單頻道調制度3.5% |
||
|
C/CTB |
dB |
≥ 58 |
|||
|
C/CSO |
dB |
≥ 58 |
|||
|
MER |
dB |
＞32 |
-15dBm接收，96CH QAM256， 單頻道調制度3.5% |
||
|
BER |
|
＜1E-9 |
|||
|
其他 |
工作電壓 |
V |
DC12V/DC5V |
220V,50HZ |
|
|
電源接口 |
|
內徑 2.5mm @DC5V |
圓形插頭，外徑 5.5mm |
||
|
內徑 2.1mm @DC12V |
|||||
|
RF接口 |
|
英制/公制 F頭 |
|||
|
功耗 |
W |
＜3 |
|
||
|
ESD |
KV |
2 |
|
||
|
工作溫度 |
℃ |
-10～+55 |
|
||
|
工作濕度 |
|
95% 無冷凝 |
|
||
|
環保要求 |
|
ROHS 2 |
|
||
|
MTBF |
|
15年 |
|||
|

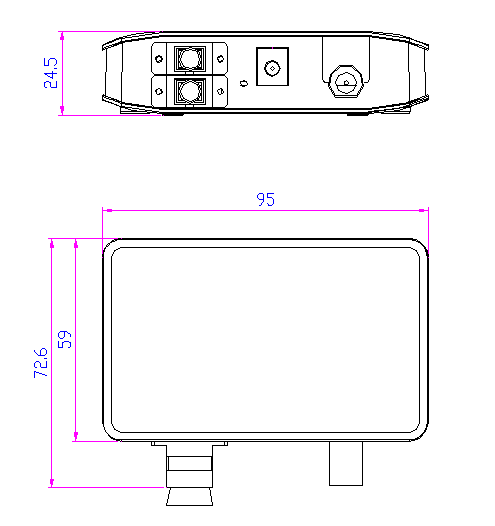

外形尺寸 |
mm |
95*60*25（不包含法蘭和F頭） |
|||
|
光功率指示燈 |
綠色：-15～+2dBm 橙色：＜-15dBm 紅燈：＞+2dBm
|
||||
