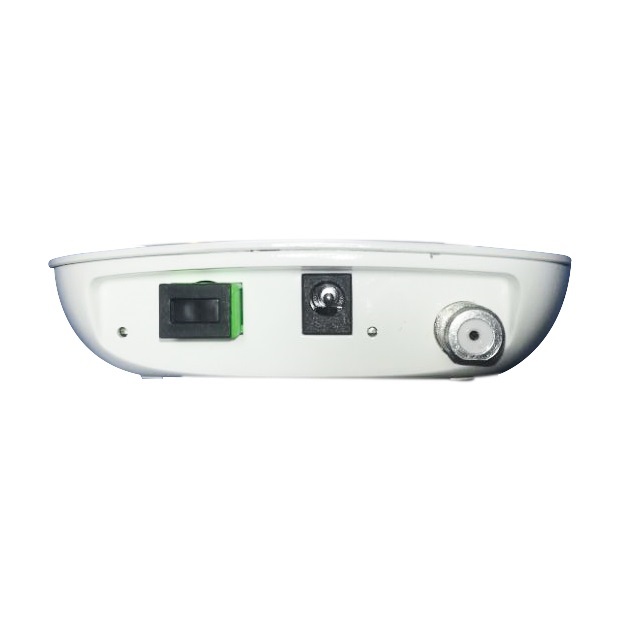

本系列光接收機是我公司為應對 FTTH 光纖到 戶的組網結構而推出的產品。本產品外殼小巧，內部電路結構緊湊合理，超低功耗，性能指標優異，多種光AGC范圍機型可選，以滿足不同用戶的需求。
* 1GHz FTTH 光接收機。
* 接收光功率可低至-18dBm。
* 支持光 AGC，多種 AGC 范圍可選。
* 全砷化鎵 MMIC 放大。
* 可選1550nm光濾波器，兼容WDM網絡。
* 整機功耗僅 1.6W。
* 電源適配器可選配+5V 或+12V 。
光反射損耗：＞45dB。
光接收波長：1100 ~ 1600nm。
光連接器：SC/APC或FC/APC。
接收光功率：-18 ~ 0 dBm。
光AGC范圍：
WR1082B：-15 ~ -5dBm
WR1082C：-12 ~ -2dBm
WR1082D：-16 ~ -5dBm
WR1082G：-15 ~ -5dBm
輸出電平：
WR1082B：82 dBμV
WR1082C：75 dBμV
WR1082D：75 dBμV
WR1082G：78 dBμV
帶內平坦度：±0.75 dB。
輸出反射：≥ 14dB。
CNR>44dB，CSO>60dB，CTB>60dB。（注1）
MER＞32dB，BER ＜1.0E-9。（注2）
電源適配器：+5V，+12V可選。（WR1082G只支持+5V）
功耗：＜1.6W.
工作溫度：-20～+55℃。
外形尺寸：104x85x25mm。
注1：84CH， PAL-D， -9dBm， OMI=3.5%。
注2：96CH， 64QAM， -15dBm，OMI=3.5%。
|

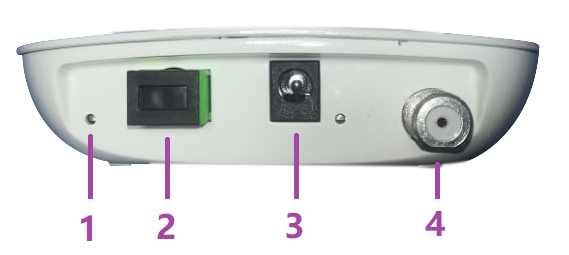

1 |
光功率指示燈 |
紅燈：> +2dBm 綠色：光AGC范圍內 橙色：< 光AGC范圍 |
|
2 |
光信號輸入口 |
|
|
3 |
電源輸入口（注3） |
|
|
4 |
射頻輸出口 |
|
注3：使用非本公司標配的電源適配器時應注意供電電壓，以免造成設備損壞。
