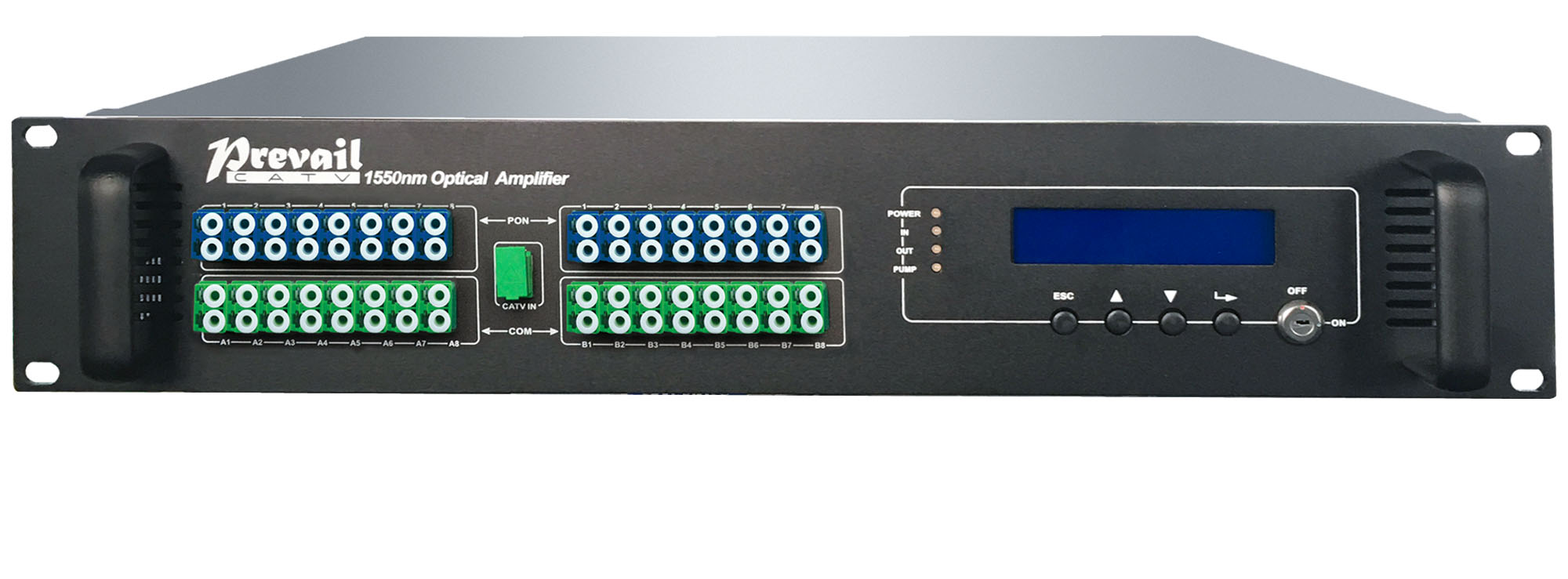

高性能鉺鐿共摻雙包層光纖和低噪聲泵浦激光器，整機最大輸出總功率可達+38dBm，最多支持64路輸出，可選配光開關、CWDM、RF檢測。
* 采用鉺鐿共摻雙包層光纖技術和低噪聲泵浦激光器。
* 輸出4、8、16、32、64路可選。
* 可選配光開關，CWDM，RF檢測。
* 標配應答器，支持WEB網管和SNMP網管。
* 光功率和泵浦參數等運行參數實時監控。
* 標配模塊式熱備份雙電源。
* 輸入光功率范圍：-5 dBm～+10 dBm
* 輸入光波長范圍：1545nm～1565nm
* 噪聲系數：≤ 6dB。
* 輸出 功率：+25dBm～+38dBm。
* CNR≥ 50dB,CSO≥ 63dB,CTB≥ 63dB
* 工作溫度：-10 ℃～+45℃
* 工作電壓：AC 160V～250V或 DC -48V
* 外形尺寸: 483mm(L)X 475mm(W)X 44mm(H) (YZ);
483mm(L)X 440mm(W)X 88mm(H) (YZB)
|
機型 |
描述 |
|
WE-1550-YZ |
1U標準機型,最大16口。 |
|
WE-1550-YZ-CW |
1U標準機型+ WDM |
|
WE-1550-YZ-SW |
1U標準機型+光開關 |
|
WE-1550-YZB |
2U標準機型,最大64口。 |
|
WE-1550-YZB-CW |
2U標準機型+ WDM |
|
WE-1550-YZB-SW |
2U標準機型+光開關 |
|
WE-1550-YZB-CS |
2U標準機型+ WDM+光開關 |
|
項 目 |
單位 |
技 術 參 數 |
備 注 |
|
|
工作帶寬 |
nm |
1545 - 1565 |
|
|
|
輸入光功率范圍 |
dBm |
-5 ～ +10 |
|
|
|
最大輸出光功率 |
dBm |
34 |
|
|
|
輸出功率穩定度 |
dBm |
±0.5 |
|
|
|
噪聲系數 |
dB |
≤ 6.0 |
輸入光功率0dBm，λ=1550nm |
|
|
反射損耗 |
輸 入 端 |
dB |
≥ 45 |
|
|
輸 出 端 |
dB |
≥ 45 |
|
|
|
光連接器類型 |
|
SC/APC |
|
|
|
C/N |
dB |
≥ 50 |
測試條件按GT/T 184-2002 執行。 |
|
|
C/CTB |
dB |
≥ 63 |
||
|
C/CSO |
dB |
≥ 63 |
||
|
電源電壓 |
V |
A:AC160V - 250V（50 Hz）；B:DC48V |
|
|
|
整機功耗 |
W |
≤ 65 |
|
|
|
工作溫度范圍 |
℃ |
-10 - +42 |
|
|
|
最大工作相對濕度 |
% |
最大95%無冷凝 |
|
|
|
儲存溫度范圍 |
℃ |
-30 - +70 |
|
|
|
最大儲存相對濕度 |
% |
最大95%無冷凝 |
|
|
|
外 形 尺 寸 |
mm |
437(L)× 442(W)×44(H) |
|
|
