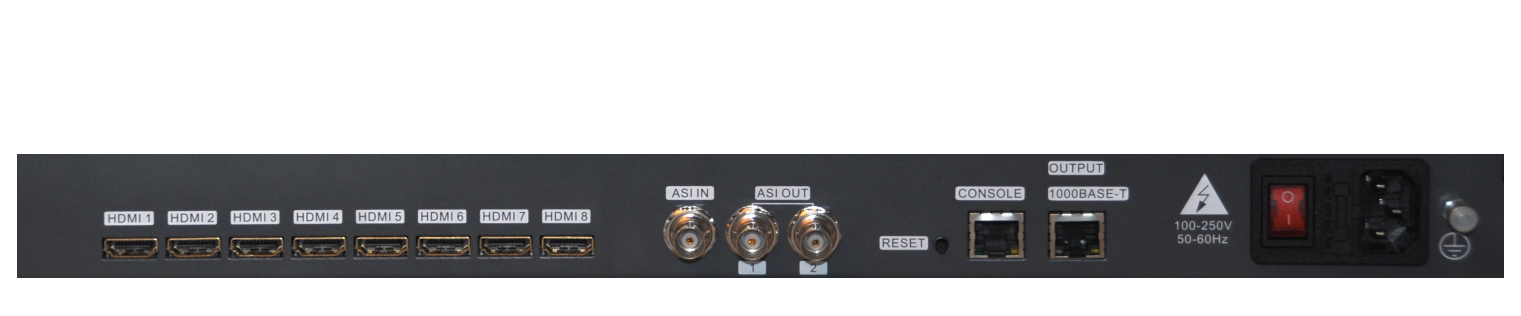

WDE-H820B支持8路HDMI視頻輸入接口，配備了兩路DVB-ASI輸出端口和TS OVER IP千兆自適應以太網端口輸出。
n 支持1920X1080i(H.264)格式
n 支持720x480i/576i(MPEG-2)格式
n 支持HDMI音視頻輸入接口
n 支持MPEG-1 audio layer 2
n IP模塊（選配）：8/32路SPTS
n 1路10/100/1000BASE-T 自適應千兆以太網輸出
n 支持單播組播
n 輸出碼率連續可調，使用靈活方便
n 豐富的輸出輸入接口，實現自由接入
n 支持8路高清編碼
n 支持1路ASI輸入和復用功能
n 支持PSI/SI編輯功能
n 高可靠性設計，運行穩定，較高的性價比
n 1U機箱單元
|
參數 |
符號 |
描述 |
單位 |
注釋 |
|
機械尺寸 |
||||
|
高 |
H |
42 |
mm |
約1U |
|
寬 |
W |
434 |
mm |
約17” |
|
深 |
D |
340 |
mm |
|
|
ASI輸出接口 |
||||
|
ASI端口數量 |
- |
2 |
個 |
|
|
阻抗 |
- |
75 |
W |
|
|
連接器類型 |
- |
BNC |
NA |
|
|
有效比特率 |
- |
0~108 |
Mbps |
連續可調 |
|
TS包大小 |
- |
188 |
Byte |
|
|
TS包傳輸模式 |
- |
均勻 |
NA |
|
|
IP 輸出接口 |
||||
|
類型 |
|
10/100/1000BASE-T |
|
速率自適應 |
|
連接器類型 |
|
RJ45 |
|
|
|
最大比特率 |
|
1.25 |
Gbps |
|
|
最大吞吐量 |
|
108 |
Mbps |
|
|
兼容協議 |
|
IP V4, UDP, ARP |
|
支持單播和組播 |
|
音視頻參數 |
||||
|
視頻輸入接口 |
|
8x1路HDMI |
|
|
|
視頻編碼 |
- |
1920X1080i(H.264) 720x480i/576(MPEG-2) |
|
|
|
視頻分辨率 |
- |
1920X1080i及向下兼容 |
|
|
|
每路視頻輸出速率 |
Rv |
1~20 |
Mbps |
可調 |
